¿Por qué debe evitar la conexión en paralelo de las baterías?

¿Se pueden conectar baterías en paralelo con diferentes amperios hora?

La batería es un dispositivo que suministra energía eléctrica al circuito eléctrico. Convierte la energía química almacenada en energía eléctrica. En una batería hay dos terminales. El terminal con mayor potencial se llama terminal positivo y el terminal con menor potencial se llama terminal negativo. La combinación paralela de la batería se muestra en el diagrama del circuito. Aquí nos interesa saber qué pasaría si se conectan dos pilas en paralelo.

Por ejemplo, supongamos que se conectan en paralelo dos pilas del mismo valor nominal, es decir, 1800 mAh, 12 V, la tensión de salida del circuito paralelo seguirá siendo de 12 V, pero la capacidad de corriente será de 3600 mAh. Si conecta más baterías idénticas en paralelo, la tensión de salida seguirá siendo la misma, pero la capacidad de corriente seguirá aumentando.

Si se conectan en paralelo dos baterías de diferente tensión nominal, lucharán entre sí e intentarán equilibrar la tensión. Las pocas cosas que podrían suceder si dos baterías no idénticas conectadas en paralelo.

Cómo conectar pilas en paralelo

Creo que conectar baterías en paralelo es una mala idea porque invariablemente tendrán voltajes diferentes y la batería de mayor voltaje se descargará en la de menor voltaje que tiene muy poca resistencia por lo que será como un cortocircuito. Entiendo que pronto debería alcanzarse el equilibrio, pero quería pedir opiniones. Podría colocar diodos Schottky con cada batería para evitar que una se descargue en otra quizás, aunque entonces estaría perdiendo 0,5 voltios preciosos.

  Guía completa para instalar paneles solares en 4 pasos

En general hay que tener mucho cuidado con el uso de baterías en serie o en paralelo. Pero ciertamente los fabricantes lo hacen. En el mundo de los hobbys de R/C los fabricantes de baterías ofrecen packs de baterías Li-Po que pueden ser una combinación de células en serie y en paralelo para obtener el voltaje deseado y la capacidad de amperios hora. Dan descripciones como 3S1P para 3 celdas Li-Po conectadas en serie, o 3SP2 para seis celdas conectadas en paralelo, de 3 celdas en serie. Sin embargo, para que esto funcione sin graves consecuencias, el fabricante de la batería debe «emparejar» cuidadosamente las celdas y el usuario debe utilizar un «cargador equilibrado» para mantenerlas emparejadas durante toda su vida útil.

Carga de baterías en paralelo

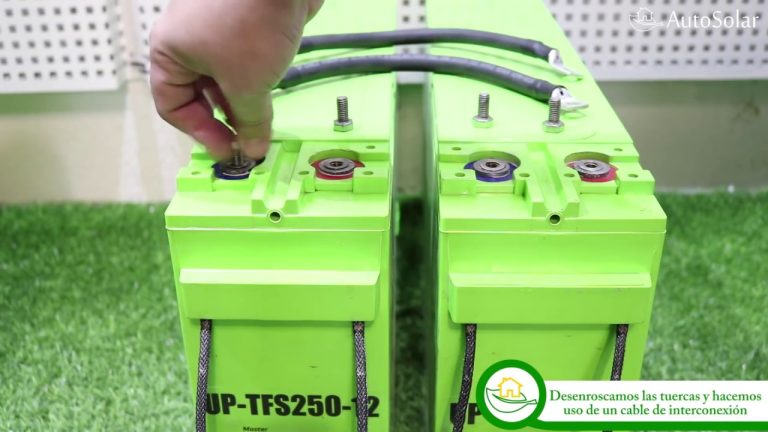

Si va a conectar las baterías en paralelo, conecte todos los terminales positivos entre sí y, a continuación, conecte todos los terminales negativos entre sí. La siguiente fórmula se aplica a los circuitos en paralelo: (I total = I 1 + I 2, etc.). Esto le proporcionará corriente adicional para la carga, pero sin tensión adicional ( V total = V 1 = V 2, etc.). El ejemplo de la figura 2 proporciona 12 V a la carga con una capacidad de corriente de 3 A.

Las imperfecciones intrínsecas de los materiales, las pequeñas variaciones en la fabricación, además de los diferentes factores físicos que afectan a las pilas, hacen que no haya dos pilas iguales.

Cuando conectamos las baterías en paralelo, como se ve en la imagen, creamos un circuito cerrado entre las baterías, lo que permite el paso de corrientes desequilibradas (debidas a las diferencias entre baterías y conexiones) que circulan de una batería a otra para intentar equilibrarlas.

  ¿Cuánto duran los paneles solares?

Si va a conectar las baterías en serie, conecte el terminal positivo de una al negativo de la siguiente, y así sucesivamente. La siguiente fórmula se aplica a los circuitos en serie: (Vtotal = V1+v2, etc.). Esto le dará voltaje extra para la carga, pero sin corriente adicional (Itotal = I1 = I2 etc.). La serie ejemplo que aparece en la Figura 1 funciona a 36 V con una capacidad de corriente de 1 A.

Baterías en serie y paralelo al mismo tiempo

Todo lo que hay que saber sobre las conexiones en serie, paralelo y serie-paralelo de las pilas de litio… Con un rendimiento excepcional, las pilas de litio se han convertido en una tendencia de la época de la electricidad. Es importante tener un poco de sentido común sobre las baterías de litio.

Por supuesto que no, todos sabemos que una sola célula tiene un voltaje y una capacidad limitados, además, el funcionamiento de un coche necesita mucha energía, por lo que es necesario conectar varias células para obtener la capacidad o el voltaje necesarios.

Como hemos explicado anteriormente, debido a la limitada tensión y capacidad de las células individuales, con el fin de satisfacer las necesidades reales de suministro de energía del equipo, los fabricantes de baterías siempre utilizan una combinación de células en serie y en paralelo para obtener una mayor tensión y capacidad.

Debido al problema de consistencia de las baterías de litio, se agrupan en serie bajo el mismo sistema (como ternario o hierro litio), y también es necesario seleccionarlas con el mismo voltaje, resistencia interna y capacidad. Las baterías con diferentes plataformas de voltaje y diferente resistencia interna se utilizan en serie, lo que hará que una batería se cargue y descargue primero en cada ciclo. Si hay una placa de protección y no se produce ningún fallo, hará que se reduzca la capacidad de todo el conjunto. Sin un tablero de protección, seguramente causará que la batería se sobrecargue o se sobrecargue y cause daños.

  ¿Por qué es necesario diseñar las baterías con 34 días de autonomía?
