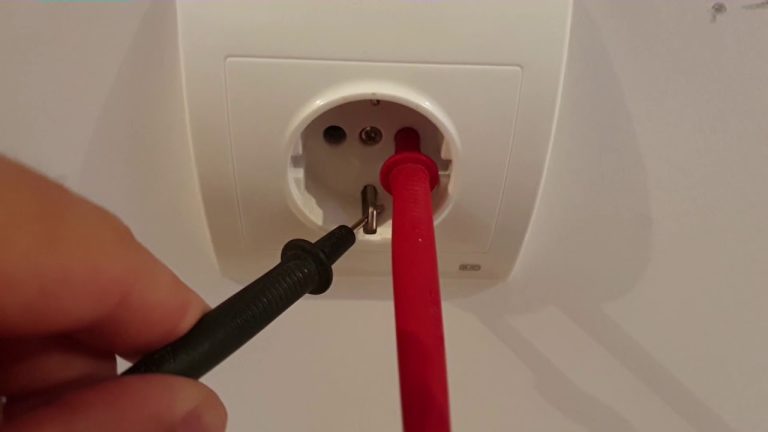

¿Qué es una toma de tierra?

Qué es la toma de tierra en electricidad

En una instalación eléctrica o un sistema de suministro de electricidad, un sistema de puesta a tierra conecta partes específicas de esa instalación con la superficie conductora de la Tierra por motivos de seguridad y funcionalidad.

Puesta a tierra: es la conexión de las partes conductoras expuestas de la instalación mediante conductores de protección al «borne principal de puesta a tierra», que está conectado a un electrodo en contacto con la superficie de la tierra.

Un conductor de protección de puesta a tierra (PE): evita el riesgo de descarga eléctrica manteniendo la superficie conductora expuesta de los dispositivos conectados cerca del potencial de tierra en condiciones de fallo. En caso de fallo, el sistema de puesta a tierra permite que fluya una corriente a tierra. Si la corriente es excesiva, se activa la protección contra sobrecorriente de un fusible o disyuntor, protegiendo así el circuito y eliminando cualquier tensión inducida por el fallo de las superficies conductoras expuestas.

Una toma de tierra funcional: la conexión tiene una finalidad distinta de la seguridad eléctrica y puede transportar corriente como parte del funcionamiento normal. El ejemplo más importante de una tierra funcional es el neutro en un sistema de suministro eléctrico cuando es un conductor que transporta corriente conectado al electrodo de tierra en la fuente de energía eléctrica. La norma internacional IEC 60364/ IS 3043 distingue tres familias de disposiciones de tierra utilizando los códigos de dos letras TN, TT e IT (códigos de tres letras sólo para sistemas TN)

Describa brevemente la puesta a tierra del sistema

En términos de ingeniería eléctrica, la toma de tierra o sistema de puesta a tierra es el punto de referencia en un circuito eléctrico a partir del cual se estiman las tensiones. El sistema de puesta a tierra o, para nuestros amigos del otro lado del charco, sistema de puesta a tierra también tiene la función de proporcionar una vía de retorno común para la corriente eléctrica a través de una conexión física con la geología. En una instalación eléctrica, un sistema de puesta a tierra o electrodo del sistema de puesta a tierra conecta partes específicas de esa instalación con la superficie conductora de la Tierra por motivos de seguridad y funcionalidad.

El sistema de puesta a tierra debe lograr una conexión de baja impedancia con la geología. De modo que pueda dispersar o recoger corriente hacia o desde el suelo. Lo que, a su vez, significa que una subida de tensión no alcanza un nivel que pueda causar daños.

Dentro de las instalaciones, la conexión a tierra también es necesaria para garantizar el correcto funcionamiento de los equipos. – Por ejemplo, los dispositivos electrónicos, en los que puede ser necesaria una pantalla conectada a tierra. Es esencial considerar la puesta a tierra, dentro de una instalación, como un sistema completo. ¿Por qué? Los electrones no saben leer.

Puesta a tierra industrial

Si va a realizar alguna modificación o ampliación en su instalación eléctrica, el electricista debe comprobar (entre otras cosas) que la toma de tierra y la conexión a tierra cumplen la normativa vigente.

Si hay un fallo en la instalación eléctrica, puedes sufrir una descarga eléctrica si tocas una pieza metálica con tensión. Esto se debe a que la electricidad puede utilizar su cuerpo como camino desde la parte activa a la parte de tierra.

La toma de tierra se utiliza para protegerle de una descarga eléctrica. Para ello, proporciona una vía (un conductor de protección) para que la corriente de fallo fluya a tierra. También hace que el dispositivo de protección (un disyuntor o un fusible) desconecte la corriente eléctrica del circuito en el que se ha producido el fallo.

Por ejemplo, si se produce un fallo en una cocina, la corriente de fallo fluye a tierra a través de los conductores de protección (puesta a tierra). Un dispositivo de protección (fusible o disyuntor) en la unidad de consumo corta el suministro eléctrico a la cocina. De este modo, la cocina no puede provocar una descarga eléctrica a nadie que la toque.

Puesta a tierra pdf

Un sistema de puesta a tierra se utiliza en el cableado eléctrico para establecer una conexión a tierra. Esta conexión sirve como medida de seguridad para cortar el flujo de electricidad en caso de cortocircuito o sobretensión. Esto se consigue mediante una conexión directa a tierra. Los sistemas de puesta a tierra se diseñan en dos variedades: la tierra de protección y la tierra funcional.

Para la mayoría de las aplicaciones, el sistema de puesta a tierra está diseñado para proteger al usuario final de una descarga eléctrica en caso de cortocircuito. Este sistema proporciona una toma de tierra entre todas las superficies conductoras de electricidad y la toma de tierra del circuito. De este modo, el potencial eléctrico de estas superficies se iguala al de la Tierra. En términos sencillos, es casi imposible electrocutarse porque el flujo anormal de electricidad activa el dispositivo de protección del circuito. Es lo que se denomina puesta a tierra de protección.

Otro tipo de sistema de puesta a tierra es la tierra funcional. Este sistema está diseñado para proteger el cableado y los componentes eléctricos de los daños causados por una subida repentina de tensión. Un ejemplo común utilizado para describir la función de este diseño de sistema de puesta a tierra es el pararrayos. La toma de tierra funcional funciona de la misma manera que un pararrayos, tomando la sobretensión directa y dirigiéndola de forma segura a tierra. La tierra funcional se utiliza habitualmente en los dispositivos de protección contra sobretensiones. Estos dispositivos se utilizan para proteger los equipos eléctricos, como ordenadores y televisores, de los rayos y las sobretensiones.
